Netfilter是由Rusty Russell提出的Linux 2.4内核防火墙框架,该框架既简洁又灵活,可实现安全策略应用中的许多功能,如数据包过滤、数据包处理、地址伪装、透明代理、动态网络地址转换(Network Address Translation,NAT),以及基于用户及媒体访问控制(Media Access Control,MAC)地址的过滤和基于状态的过滤、包速率限制等。Iptables/Netfilter的这些规则可以通过灵活组合,形成非常多的功能、涵盖各个方面,这一切都得益于它的优秀设计思想。

Netfilter是Linux操作系统核心层内部的一个数据包处理模块,它具有如下功能:

  • 网络地址转换(Network Address Translate)
  • 数据包内容修改
  • 以及数据包过滤的防火墙功能

Netfilter 平台中制定了数据包的五个挂载点(Hook Point,我们可以理解为回调函数点,数据包到达这些位置的时候会主动调用我们的函数,使我们有机会能在数据包路由的时候改变它们的方向、内容),这5个挂载点分别是PRE_ROUTINGINPUTOUTPUTFORWARDPOST_ROUTING

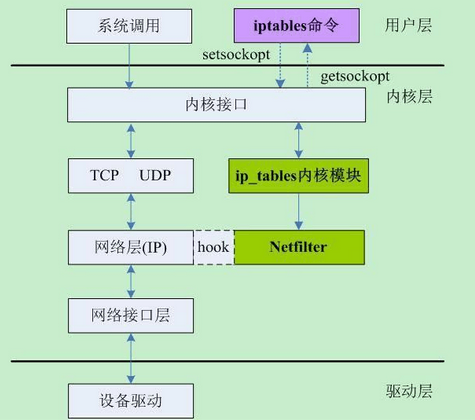

Netfilter 所设置的规则是存放在内核内存中的,而 iptables 是一个应用层的应用程序,它通过 Netfilter 放出的接口来对存放在内核内存中的 XXtables(Netfilter的配置表)进行修改。这个XXtables由表tables、链chains、规则rules组成,iptables在应用层负责修改这个规则文件。类似的应用程序还有 firewalld 。

目前iptables系在2.4、2.6及3.0的内核底下运作,旧版的Linux内核(2.2)使用ipchains及ipwadm(Linux 2.0)来达成类似的功能,2014年1月19日起发行的新版Linux内核(3.13后)则使用nftables取而代之。

/etc/sysconfig/iptables - 配置文件

服务命令:

# service iptables start
# service iptables stop

# service iptables restart

filter表

主要用于对数据包进行过滤,根据具体的规则决定是否放行该数据包(如DROP、ACCEPT、REJECT、LOG)。filter 表对应的内核模块为iptable_filter,包含三个规则链:

  • INPUT链:INPUT针对那些目的地是本地的包
  • FORWARD链:FORWARD过滤所有不是本地产生的并且目的地不是本地(即本机只是负责转发)的包
  • OUTPUT链:OUTPUT是用来过滤所有本地生成的包

nat表

主要用于修改数据包的IP地址、端口号等信息(网络地址转换,如SNAT、DNAT、MASQUERADE、REDIRECT)。属于一个流的包(因为包
的大小限制导致数据可能会被分成多个数据包)只会经过这个表一次。如果第一个包被允许做NAT或Masqueraded,那么余下的包都会自动地被做相同的操作,也就是说,余下的包不会再通过这个表。表对应的内核模块为 iptable_nat,包含三个链:

  • INPUT链:INPUT针对那些目的地是本地的包
  • FORWARD链:FORWARD过滤所有不是本地产生的并且目的地不是本地(即本机只是负责转发)的包
  • OUTPUT链:OUTPUT是用来过滤所有本地生成的包

mangle表

主要用于修改数据包的TOS(Type Of Service,服务类型)、TTL(Time To Live,生存周期)指以及为数据包设置Mark标记,以实现Qos(Quality Of Service,服务质量)调整以及策略路由等应用,由于需要相应的路由设备支持,因此应用并不广泛。包含五个规则链——PREROUTING,POSTROUTING,INPUT,OUTPUT,FORWARD。

raw表

是自1.2.9以后版本的iptables新增的表,主要用于决定数据包是否被状态跟踪机制处理。在匹配数据包时,raw表的规则要优先于其他表。包含两条规则链——OUTPUT、PREROUTING

iptables中数据包和4种被跟踪连接的4种不同状态:

  • NEW:该包想要开始一个连接(重新连接或将连接重定向)
  • RELATED:该包是属于某个已经建立的连接所建立的新连接。例如:FTP的数据传输连接就是控制连接所 RELATED出来的连接。–icmp-type 0( ping 应答) 就是–icmp-type 8(ping 请求)所RELATED出来的。
  • ESTABLISHED:只要发送并接到应答,一个数据连接从NEW变为ESTABLISHED,而且该状态会继续匹配这个连接的后续数据包。
  • INVALID:数据包不能被识别属于哪个连接或没有任何状态比如内存溢出,收到不知属于哪个连接的ICMP错误信息,一般应该DROP这个状态的任何数据。

在处理各种数据包时,根据防火墙规则的不同介入时机,iptables供涉及5种默认规则链,从应用时间点的角度理解这些链:

  • INPUT链:当接收到防火墙本机地址的数据包(入站)时,应用此链中的规则。
  • OUTPUT链:当防火墙本机向外发送数据包(出站)时,应用此链中的规则。
  • FORWARD链:当接收到需要通过防火墙发送给其他地址的数据包(转发)时,应用此链中的规则。
  • PREROUTING链:在对数据包作路由选择之前,应用此链中的规则,如DNAT。
  • POSTROUTING链:在对数据包作路由选择之后,应用此链中的规则,如SNAT。
-->PREROUTING-->[ROUTE]-->FORWARD-->POSTROUTING-->
     mangle        |       mangle        ^ mangle
      nat          |       filter        |  nat
                   |                     |
                   |                     |
                   v                     |
                 INPUT                 OUTPUT
                   | mangle              ^ mangle
                   | filter              |  nat
                   v ------>local------->| filter

其中中INPUT、OUTPUT链更多的应用在“主机防火墙”中,即主要针对服务器本机进出数据的安全控制;而FORWARD、PREROUTING、POSTROUTING链更多的应用在“网络防火墙”中,特别是防火墙服务器作为网关使用时的情况。

防火墙处理数据包的方式(规则):

  • ACCEPT:允许数据包通过
  • DROP:直接丢弃数据包,不给任何回应信息
  • REJECT:拒绝数据包通过,必要时会给数据发送端一个响应的信息。


  • SNAT:源地址转换。在进入路由层面的route之前,重新改写源地址,目标地址不变,并在本机建立NAT表项,当数据返回时,根据NAT表将目的地址数据改写为数据发送出去时候的源地址,并发送给主机。解决内网用户用同一个公网地址上网的问题。
  • MASQUERADE,是SNAT的一种特殊形式,适用于像adsl这种临时会变的ip上


  • DNAT:目标地址转换。和SNAT相反,IP包经过route之后、出本地的网络栈之前,重新修改目标地址,源地址不变,在本机建立NAT表项,当数据返回时,根据NAT表将源地址修改为数据发送过来时的目标地址,并发给远程主机。可以隐藏后端服务器的真实地址。
  • REDIRECT:是DNAT的一种特殊形式,将网络包转发到本地host上(不管IP头部指定的目标地址是啥),方便在本机做端口转发。


  • LOG:在/var/log/messages文件中记录日志信息,然后将数据包传递给下一条规则

除去最后一个LOG,前3条规则匹配数据包后,该数据包不会再往下继续匹配了,所以编写的规则顺序极其关键。

我们已经知道了Netfilter和Iptables的架构和作用,并且学习了控制Netfilter行为的Xtables表的结构,那么这个Xtables表是怎么在内核协议栈的数据包路由中起作用的呢?

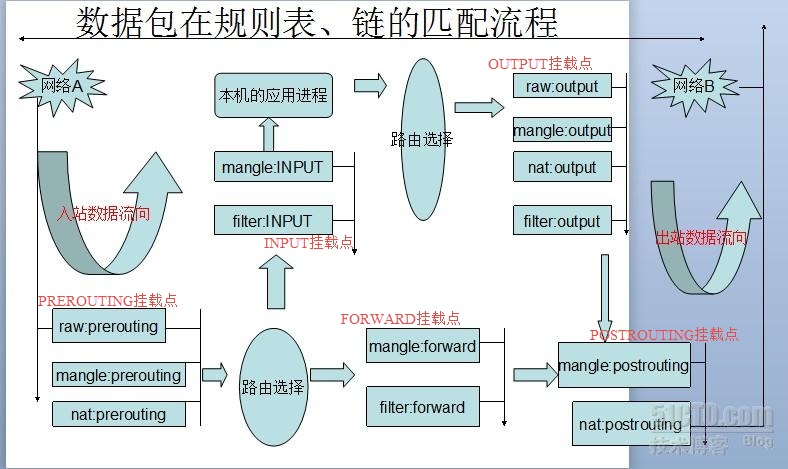

网口数据包由底层的网卡NIC接收,通过数据链路层的解包之后(去除数据链路帧头),就进入了TCP/IP协议栈(本质就是一个处理网络数据包的内核驱动)和Netfilter混合的数据包处理流程中了。数据包的接收、处理、转发流程构成一个有限状态向量机,经过一些列的内核处理函数、以及Netfilter Hook点,最后被转发、或者本次上层的应用程序消化掉。是时候看这张图了:

从上图中,我们可以总结出以下规律:

  • 当一个数据包进入网卡时,数据包首先进入PREROUTING链,在PREROUTING链中我们有机会修改数据包的DestIP(目的IP),然后内核的”路由模块”根据”数据包目的IP”以及”内核中的路由表”判断是否需要转送出去(注意,这个时候数据包的DestIP有可能已经被我们修改过了)
  • 如果数据包就是进入本机的(即数据包的目的IP是本机的网口IP),数据包就会沿着图向下移动,到达INPUT链。数据包到达INPUT链后,任何进程都会-收到它
  • 本机上运行的程序也可以发送数据包,这些数据包经过OUTPUT链,然后到达POSTROTING链输出(注意,这个时候数据包的SrcIP有可能已经被我们修改过了)
  • 如果数据包是要转发出去的(即目的IP地址不再当前子网中),且内核允许转发,数据包就会向右移动,经过FORWARD链,然后到达POSTROUTING链输出(选择对应子网的网口发送出去)

我们在写Iptables规则的时候,要时刻牢记这张路由次序图,根据所在Hook点的不同,灵活配置规则。

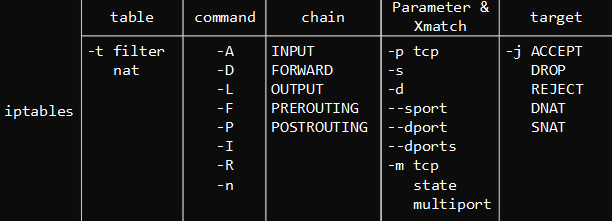

命令格式:

  • [-t 表名]:该规则所操作的哪个表,可以使用filter、nat等,如果没有指定则默认为filter
  • -A:新增一条规则,到该规则链列表的最后一行
  • -I:插入一条规则,原本该位置上的规则会往后顺序移动,没有指定编号则为1
  • -D:从规则链中删除一条规则,要么输入完整的规则,或者指定规则编号加以删除
  • -R:替换某条规则,规则替换不会改变顺序,而且必须指定编号。
  • -P:设置某条规则链的默认动作
  • -nL:-L、-n,查看当前运行的防火墙规则列表
  • chain名:指定规则表的哪个链,如INPUT、OUPUT、FORWARD、PREROUTING等
  • [规则编号]:插入、删除、替换规则时用,–line-numbers显示号码
  • [-i|o 网卡名称]:i是指定数据包从哪块网卡进入,o是指定数据包从哪块网卡输出
  • [-p 协议类型]:可以指定规则应用的协议,包含tcp、udp和icmp等
  • [-s 源IP地址]:源主机的IP地址或子网地址
  • [--sport 源端口号]:数据包的IP的源端口号
  • [-d目标IP地址]:目标主机的IP地址或子网地址
  • [--dport目标端口号]:数据包的IP的目标端口号
  • `-m:extend matches,这个选项用于提供更多的匹配参数,如:
    • -m state —state ESTABLISHED,RELATED
    • -m tcp —dport 22
    • -m multiport —dports 80,8080
    • -m icmp —icmp-type 8
  • <-j 动作>:处理数据包的动作,包括ACCEPT、DROP、REJECT等

查看iptables配置:

# iptables -nL -v --line-numbers
Chain INPUT (policy ACCEPT 0 packets, 0 bytes)
num   pkts bytes target     prot opt in     out     source               destination
1     269K  196M ACCEPT     all  --  *      *       0.0.0.0/0            0.0.0.0/0           state RELATED,ESTABLISHED
2      262 22053 ACCEPT     icmp --  *      *       0.0.0.0/0            0.0.0.0/0
3        7   420 ACCEPT     all  --  lo     *       0.0.0.0/0            0.0.0.0/0
4       13   708 ACCEPT     tcp  --  *      *       0.0.0.0/0            0.0.0.0/0           state NEW tcp dpt:22
5       37  1772 ACCEPT     tcp  --  *      *       0.0.0.0/0            0.0.0.0/0           state NEW tcp dpt:80
6       29  1336 ACCEPT     tcp  --  *      *       0.0.0.0/0            0.0.0.0/0           state NEW tcp dpt:443
7      867 62911 REJECT     all  --  *      *       0.0.0.0/0            0.0.0.0/0           reject-with icmp-host-prohibited

Chain FORWARD (policy ACCEPT 0 packets, 0 bytes)
num   pkts bytes target     prot opt in     out     source               destination
1        0     0 REJECT     all  --  *      *       0.0.0.0/0            0.0.0.0/0           reject-with icmp-host-prohibited

Chain OUTPUT (policy ACCEPT 198K packets, 194M bytes)
num   pkts bytes target     prot opt in     out     source               destination
# iptables-save
# Generated by iptables-save v1.4.7 on Mon Jul  4 13:29:13 2016
*filter
:INPUT ACCEPT [0:0]
:FORWARD ACCEPT [0:0]
:OUTPUT ACCEPT [198617:194006447]
-A INPUT -m state --state RELATED,ESTABLISHED -j ACCEPT
-A INPUT -p icmp -j ACCEPT
-A INPUT -i lo -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 22 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 80 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 443 -j ACCEPT
-A INPUT -j REJECT --reject-with icmp-host-prohibited
-A FORWARD -j REJECT --reject-with icmp-host-prohibited
COMMIT
# Completed on Mon Jul  4 13:29:13 2016

-j DROP-j REJECT --reject-with icmp-host-prohibited作用一致。

防DDoS

SYN洪水是攻击者发送海量的SYN请求到目标服务器上的一种DoS攻击方法,下面的脚本用于预防轻量级的DoS攻击:

ipt-tcp.sh

iptables -N syn-flood   (如果您的防火墙默认配置有“ :syn-flood - [0:0] ”则不许要该项,因为重复了)
iptables -A INPUT -p tcp --syn -j syn-flood
iptables -I syn-flood -p tcp -m limit --limit 2/s --limit-burst 5 -j RETURN
iptables -A syn-flood -j REJECT
# 防止DOS太多连接进来,可以允许外网网卡每个IP最多15个初始连接,超过的丢弃
# 需要iptables v1.4.19以上版本:iptables -V
iptables -A INPUT -p tcp --syn -i eth0 --dport 80 -m connlimit --connlimit-above 20 --connlimit-mask 24 -j DROP

#用Iptables抵御DDOS (参数与上相同)
iptables -A INPUT -p tcp --syn -m limit --limit 5/s --limit-burst 10 -j ACCEPT
iptables -A FORWARD -p tcp --syn -m limit --limit 1/s -j ACCEPT

iptables -A FORWARD -p icmp -m limit --limit 2/s --limit-burst 10 -j ACCEPT
iptables -A INPUT -p icmp --icmp-type 0 -s ! 172.29.73.0/24 -j DROP

日志记录

为22端口的INPUT包增加日志功能,插在input的第1个规则前面,为避免日志信息塞满/var/log/message,用--limit限制:

iptables -R INPUT 1 -p tcp --dport 22 -m limit --limit 3/minute --limit-burst 8 -j LOG

vi /etc/rsyslog.conf 编辑日志配置文件,添加kern.=notice /var/log/iptables.log,可以将日志记录到自定义的文件中。

service rsyslog restart #重启日志服务

端口转发

首先要开启端口转发器必须先修改内核运行参数ip_forward,打开转发:

# echo 1 > /proc/sys/net/ipv4/ip_forward   //此方法临时生效
或
# vi /ect/sysctl.conf                      //此方法永久生效
# sysctl -p

本机端口转发

# iptables -t nat -A PREROUTING -p tcp -m tcp --dport 80 -j REDIRECT --to-ports 8080

根据 iptables防火墙原理详解 可知,实际上在数据包进入INPUT链之前,修改了目标地址(端口),于是不难理解在开放端口时需要设置的是放行8080端口,无需考虑80:

# iptables -A INPUT -s 172.29.88.0/24 -p tcp -m state --state NEW -m tcp --dport 8080 -j ACCEPT

此时外部访问http的80端口便可自动转到8080(浏览器地址栏不会变),而且又具有很高的性能,但如果你通过服务器本地主机的curl或firfox浏览器访问http://localhost:80http://example.com:80都是不行(假如你有这样的奇葩需求),这是因为本地数据包产生的目标地址不对,你需要额外添加这条 OUTPUT 规则:

iptables -t nat -A OUTPUT -p tcp --dport 80 -j REDIRECT --to-ports 8080

下面的规则可以达到同样的效果:

iptables -t nat -A PREROUTING -p tcp -i eth0 -d $YOUR_HOST_IP --dport 80 -j DNAT --to $YOUR_HOST_IP:8080
iptables -t nat -A OUTPUT -p tcp -d $YOUR_HOST_IP --dport 80 -j DNAT --to 127.0.0.1:8080
iptables -t nat -A OUTPUT -p tcp -d 127.0.0.1      --dport 80 -j DNAT --to 127.0.0.1:8080

异机端口转发
有些情况下企业内部网络隔离比较严格,但有一个跨网段访问的情况,此时只要转发用的中转服务器能够与另外的两个IP(服务器或PC)通讯就可以使用iptables实现转发。(端口转发的还有其他方法,请参考 linux服务器下各种端口转发技巧 )

要实现的是所有访问 192.168.10.100:8000 的请求,转发到 172.29.88.56:80 上,在 192.168.10.100 是哪个添加规则:

iptables -t nat -A PREROUTING -i eth0 -p tcp -d 192.168.10.100 --dport 8000 -j DNAT --to-destination 172.29.88.56:80
iptables -t nat -A POSTROUTING -o eth0 -j SNAT --to-source 192.168.10.100
或者
iptables -t nat -A PREROUTING -d 192.168.10.100 -p tcp --dport 8000 -j DNAT --to 172.29.88.56:80
iptables -t nat -A POSTROUTING -d 172.29.88.56 -p tcp --dport 80 -j SNAT --to-source 192.168.10.100

需要注意的是,如果你的FORWARD链默认为DROP,上面所有端口转发都必须建立在FORWARD链允许通行的情况下:

iptables -A FORWARD -d 172.29.88.56 -p tcp --dport 80 -j ACCEPT
iptables -A FORWARD -s 172.29.88.56 -p tcp -j ACCEPT
